Сопло ТПА соединяет узел впрыска с литниковой втулкой формы и влияет на герметичность, стабильность давления и качество отливки. Разберем, как выбирать конструкцию сопла, выявлять износ, снижать риск течей расплава и планировать ремонт термопластавтомата. Важны также точность посадки и контроль температуры.
Назначение сопла в работе термопластавтомата

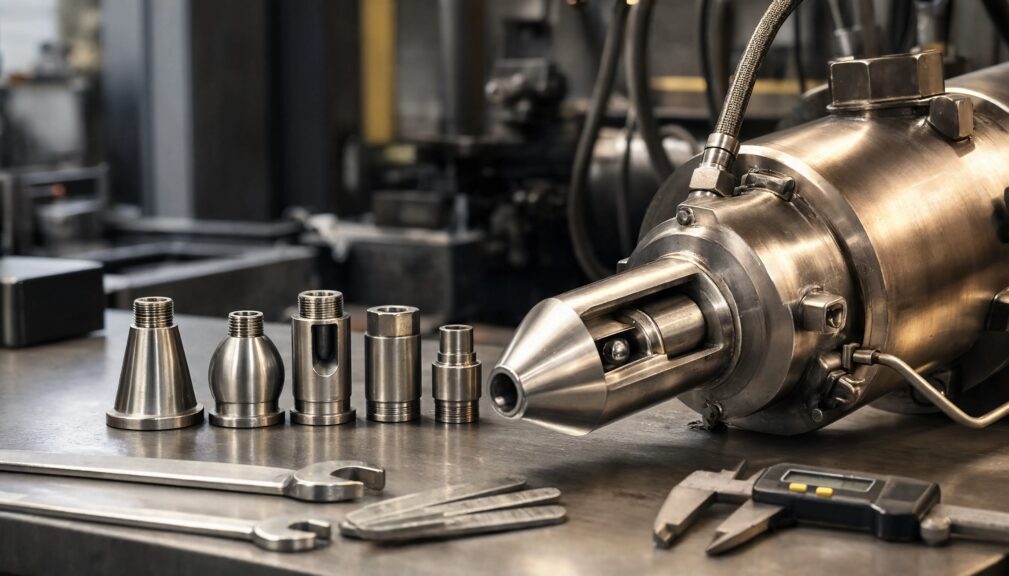

Сопло для ТПА является конечным элементом материального цилиндра: через него расплав полимера поступает в литниковую втулку пресс-формы. Деталь работает при высокой температуре, переменных давлениях и регулярных контактах с формой, поэтому даже небольшое повреждение посадочного конуса способно вызвать утечку материала, колебания массы изделия или появление брака.
При подборе учитывают марку перерабатываемого полимера, диаметр проходного канала, радиус соприкосновения с литниковой втулкой, длину и тип резьбового соединения. Для абразивно наполненных материалов особенно важны износостойкие стали и корректная термообработка. Предприятия, которым требуется изготовление, модернизация и сервис литьевого оборудования, могут изучить возможности завода ТПА Cronplex для оснащения производственных участков.
Какие сопла применяют на ТПА
Наиболее распространено открытое сопло: оно конструктивно простое, удобно в очистке и подходит для многих стандартных задач литья. Запорные, игольчатые и удлиненные варианты используют, когда нужно точнее контролировать подачу расплава, уменьшить образование нитей или обеспечить доступ к форме со сложной компоновкой.
- Открытое сопло выбирают для серийного литья без специальных требований к отсечке потока.
- Удлиненное исполнение помогает компенсировать расстояние до литниковой втулки.
- Запорное сопло снижает потери материала при отводе узла впрыска и полезно при работе с текучими полимерами.
- Сопла с повышенной износостойкостью применяют для композиций со стекловолокном, минеральными наполнителями и
другими абразивными компонентами.
Нельзя подбирать деталь только по наружному диаметру. Несовпадение радиуса наконечника и литниковой втулки приводит к неплотному прилеганию. Чрезмерное усилие прижима в такой ситуации не устраняет причину, а ускоряет деформацию контактных поверхностей.
Признаки износа и причины неисправностей
Первый заметный сигнал проблемы — подтекание расплава в зоне контакта с формой. Оно может сопровождаться нагаром, дымлением, загрязнением плит и нестабильной подушкой расплава. Если материал периодически застывает в канале, растет давление впрыска, увеличивается время цикла, а очистка становится более трудоемкой.
К распространенным причинам относят выработку конусной поверхности, повреждение резьбы, засорение канала, перекос узла впрыска, неправильную температуру нагрева и использование неподходящей геометрии. При замене сопла следует проверить состояние нагревательного кольца, термопары, сопловой втулки и центровку формы. Комплексная диагностика важнее локальной замены, поскольку дефект смежного узла быстро испортит новую деталь.
Когда нужен комплексный ремонт ТПА
Если течь повторяется после замены сопла, машина не держит заданное давление или на изделиях появляются систематические дефекты, стоит обследовать весь узел пластикации и впрыска. Проверяют шнековую пару, обратный клапан, цилиндр, нагревательные зоны, гидравлику или электромеханику перемещения, датчики и систему управления.
Рациональный план восстановления включает дефектацию, измерение рабочих поверхностей, подбор деталей, сборку, настройку режимов и пробное литье. Комплексный ремонт термопластавтоматов целесообразен при накопленном износе нескольких систем, после аварийной остановки или перед запуском оборудования под новую номенклатуру продукции.
Запасные части и профилактика
Складской запас для ТПА формируют с учетом критичности деталей и срока их поставки. В него обычно включают сопла востребованных размеров, нагреватели, термопары, уплотнения, сопловые втулки, элементы обратного клапана и расходные электрические компоненты. Подходящие запасные части для термопластавтоматов позволяют сократить время простоя и не использовать случайные аналоги с непроверенными посадочными размерами.
Для продления ресурса сопла важно очищать его только безопасным способом, не повреждая внутренний канал и конус. Температурные режимы должны соответствовать конкретному полимеру, а усилие контакта с формой необходимо задавать без перегрузки. Регулярный осмотр зоны сопла, контроль герметичности и своевременная замена изношенных компонентов помогают сохранить качество литья и стабильную производительность ТПА.
