Практическое руководство по использованию железобетонных дорожных плит в дорожном строительстве. Подробно рассматриваются несущая способность сборных покрытий, их физико-механические свойства, а также специфика проектирования и укладки плиты марки 2П30.18-30.
Теория распределения нагрузок в сборных железобетонных дорожных покрытиях
Прокладка надежных транспортных путей является первостепенной задачей при освоении новых территорий, строительстве промышленных объектов и жилых комплексов. Классическое асфальтобетонное покрытие требует значительных временных и финансовых затрат, специальной техники и строгого соблюдения погоды во время укладки. Сборные покрытия из железобетона стали отличной альтернативой, позволяющей быстро обустроить проезжую часть, способную выдерживать экстремальные нагрузки от тяжелой спецтехники. Конструктивные особенности плит позволяют перераспределять точечное давление на большую площадь песчано-гравийного основания, исключая проседание полотна. При воздействии локальной силы плита работает как балка на упругом полупространстве. Это снижает удельное давление на грунт до безопасных величин, предотвращая пластические деформации почвы.
Преимущества применения готовых дорожных плит перед монолитной заливкой бетона
Технологические свойства готовых бетонных изделий делают их незаменимыми во многих сферах строительства. Прочные и долговечные дорожные плиты ЖБИ производятся в заводских условиях из тяжелого бетона с обязательным предварительным или ненапряженным армированием стальными прутками. Сборное покрытие из таких плит обладает выдающейся трещиностойкостью, способностью равномерно распределять давление на грунт и высокой морозостойкостью. Одним из главных достоинств дорожных плит является скорость их монтажа: укладка элементов производится автокраном непосредственно на подготовленную песчаную подушку, и дорога готова к полноценной эксплуатации сразу после завершения монтажных работ, в отличие от монолитного бетона, требующего времени на застывание. Монолитные технологии жестко привязаны к температурно-влажностному режиму окружающей среды, требуют сложного ухода за уложенной смесью и регулярного контроля набора прочности цементного камня в течение 28 суток. Готовые же индустриальные изделия проходят полный цикл тепловлажностной обработки в пропарочных камерах завода, что гарантирует стабильность их структуры.
Технические параметры и особенности армирования плиты марки 2П30.18-30
Среди огромного разнообразия железобетонных изделий наибольшей популярностью в строительстве пользуются сборные элементы со строго заданными физическими свойствами. Износостойкая плита дорожная 2П30.18-30 выпускается в соответствии с требованиями государственных стандартов и предназначена для обустройства покрытия временных городских и загородных дорог. Маркировка данного ЖБИ элемента расшифровывается детально: индекс «2» указывает на сферу применения (временное полотно), буква «П» обозначает прямоугольную форму плиты, числовые значения «30.18» указывают на габаритные размеры в дециметрах (длина составляет 3000 мм, ширина — 1750 мм), а число «30» в конце обозначает предельную расчетную нагрузку автомобильного транспорта, равную 30 тоннам. Стандартная толщина такого изделия составляет 170 мм. Высокая несущая способность достигается за счет сложного пространственного армирования сварными сетками из стали класса А-III или проволоки Вр-I.
Подготовка грунтового основания и создание амортизирующей песчаной подушки
Чтобы сборная дорога из железобетонных плит прослужила долго, не проседала под колесами большегрузных автомобилей и не смещалась со временем, необходимо строго соблюдать технологию подготовки грунтового основания. На первом этапе производится снятие верхнего плодородного слоя почвы на расчетную глубину, после чего дно котлована тщательно уплотняется тяжелыми дорожными катками или виброплитами. Затем укладывается слой геотекстиля высокой плотности, предотвращающий смешивание грунта с песчаной подушкой. Сама амортизирующая подушка формируется из мытого речного или карьерного песка без глиняных примесей, послойно увлажняется и трамбуется. Толщина готовой песчаной подушки в уплотненном состоянии должна составлять не менее 15–20 см в зависимости от типа местных грунтов. Данный слой необходим для нивелирования мельчайших неровностей земляного полотна и обеспечения равномерного прилегания всей нижней плоскости плиты ЖБИ.
Инженерные правила укладки, стыковки и сварки монтажных петель дорожного полотна

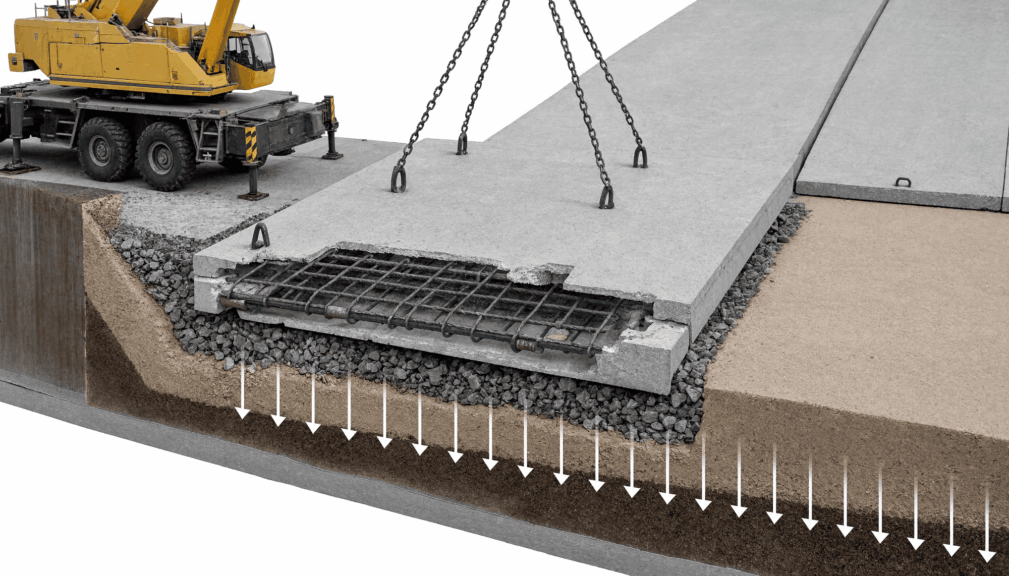

Непосредственная укладка дорожных плит производится с помощью крана. Каждая плита выравнивается по горизонтали и укладывается стык в стык на подготовленное песчаное основание. После завершения укладки монтажные петли, расположенные в технологических пазах, свариваются между собой стальной арматурой. Этот шаг необходим для предотвращения расхождения и горизонтального смещения плит во время движения транспорта. Образовавшиеся стыки и швы плотно заполняются цементно-песчаным раствором, что исключает размывание песчаного основания дождевыми водами
и проникновение влаги под дорожную конструкцию.
